實驗室通風系統設計

實驗室常用排風設備主要有：通風柜、原子吸收罩、萬向排氣罩、吸頂式排氣罩、臺上式排氣罩等。

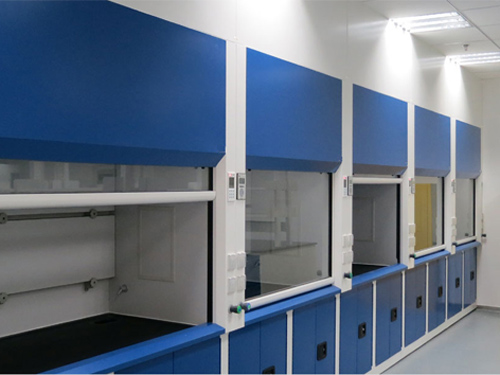

通風柜是安全處理有害、有毒氣體或蒸汽的通風設備，作用是用來捕捉、密封和轉移污染物以及有害化學氣體，防止逃逸到實驗室內，這樣通過吸入工作區域的污染物，使其遠離操作者，來達到吸入接觸的最小化。通風柜內的氣流是通過排風機將實驗室內的空氣吸進通風柜，將通風柜內污染的氣體稀釋并通過排風系統排到戶外后，可以達到低濃度擴散；

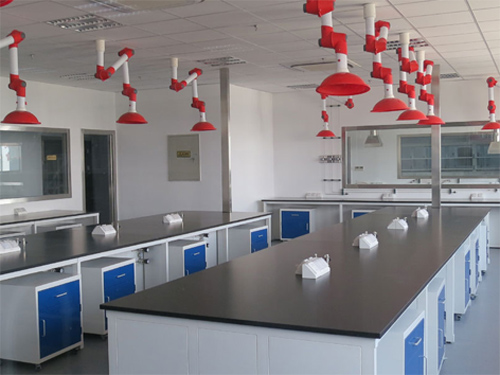

萬向抽氣罩是進行局部通風的首選：安裝簡單、定位靈活，通風性能良好，能有效保護實驗室工作人員的人身安全；

原子吸收罩主要適用于各類大型精密儀器，要求定位安裝，有設定的通風性能參數，也是整體實驗室規劃中必須考慮的因素之一；

排氣罩主要適用于化學實驗室，在解決這類實驗室的整體通風要求中，它是必不可少的裝備之一。

目前我公司主要采用的風機主要有防腐軸流風機（防腐斜流風機）、防腐離心風機。軸流風機適用于風壓小、適用于管路短的通風系統（一般10米以內）；離心風機適用于管路長的通風系統（一般10m以上，否則易造成噪音大）。風機的材質：一般分為玻璃鋼風機、PP風機、不銹鋼風機、鐵制等。

風機的型號的選擇，是根據風量和風壓來選擇的。

1、風量的計算方法：根據面風速來確定排風量（面風速的一般取值為：0.3~0.5 m/s）

2、計算公式：G=S•V•h•μ=L•H•3600•μ

3、其中

G：排風量

S：操作窗開啟面積

V：面風速

h: 時間（1小時）

L: 通風柜長度

H: 操作窗開啟高度

μ: 安全系數（1.1~1.2）

例：1200L的通風柜其排風量計算如下：G：1.2*0.75/2*0.8*3600*1.2=1555 m3/h

經驗值：

1200L通風柜排風量一般為1500 m3/h

1500L的通風柜排風量一般為1800 m3/h

1800L的通風柜排風量一般為2000 m3/h

注：中央臺上用排風罩排風量的計算方法同通風柜排風量的計算方法

原子吸收罩排風量的計算方法：

根據罩口風速來確定排風量（罩口風速的一般取值：1~2 m/s）

計算公式：G=πR2•V•3600•μ

其中  G:排風量

R:罩口半徑

V:罩口風速

μ:安全系數（1.1~1.2）

經驗值：一般情況下原子吸收罩的排風量在500~600 m3/h

整體通風的排風量計算方法計算公式：G=V•n•h=L•W•H•n•h

其中  G:排風量

V:房間體積

n:換氣次數 （一般取8~12次）

h:時間（1小時）

換氣次數參考值

實驗室    化學   有機合成  有毒實驗  P級實驗    生物    醫藥   物理

次/小時    6-20     15-18     20-30     15-30     5-30     5-10    3-8

2、風壓的計算

管線沿程阻力約5Pa/米，彎頭阻力為10~30 Pa/個，三通阻力為30~50 Pa/個。

注：所有阻力之和乘以安全系數（1.1~1.2）即為風壓值。

通風管線風量的計算注：一般情況下國家標準的風管風速取值范圍為V=6~8m/s  （公司計算標準的風管風速取值范圍為V=8~12m/s）

計算公式：G=S•V•3600=πR2•V•3600→R=[G/(π•V•3600)]½

其中 G:排風量（根據上述計算得出）

R：風管半徑

V：風管風速

注：矩形風管的尺寸有如下幾種固定尺寸：120、150、200、250、300、400、500、630、800、1000、1200、1400、1600、1800  (如需由圓形管變?yōu)榫匦喂?，設計原則是面積相等)部分通風管線的風量計算

參考值

類型              規格    排風量m3/h

圓形風管        Φ160           578.76

Φ200           904.32

Φ300           2034.72

Φ400           3617.28

矩形風管        200*200          1152

300*300          2592

400*400          4608
